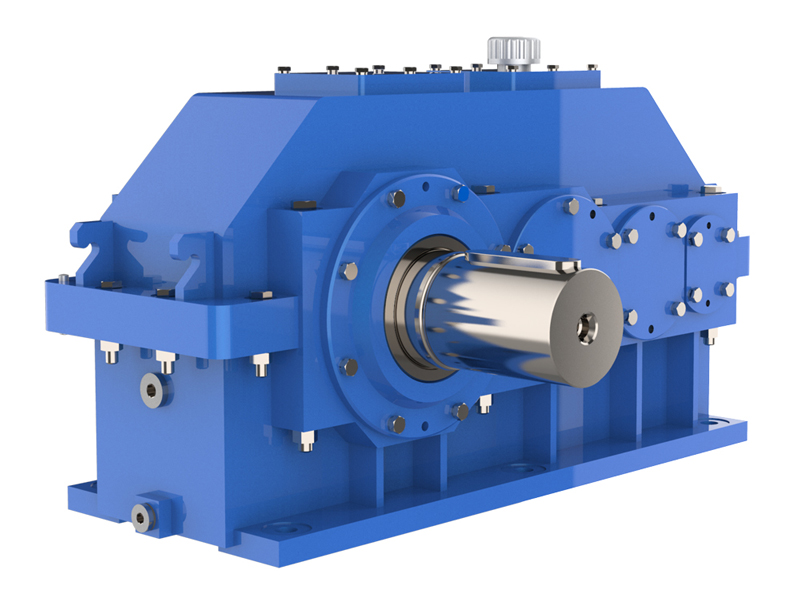

Weihuas EOT-Krangetriebe ist eine Kernkomponente, die darauf ausgelegt ist, präzise zu liefern, mächtig, und zuverlässige Bewegung für elektrische Laufkrane (EOT-Kräne). Entwickelt mit fortschrittlicher Getriebetechnologie und hergestellt aus hochwertigen Materialien, Dieses Getriebe gewährleistet langanhaltende Leistung und reibungslosen Betrieb auch unter harten Industriebedingungen.
| Parameter | Hebezeug-Getriebesortiment | Trolley-Reisegetriebe-Reihe | Notizen |
| Nennleistung | 3 kW – 400 kW | 1.5 kW – 90 kW | Abhängig vom Arbeitszyklus (FEM 1M bis 4M) |
| Ausgangsdrehmoment (Nominell) | 1,000 Nm – 200,000 Nm | 500 Nm – 30,000 Nm | Spitzendrehmomentkapazität 2,5× nominal |
| Untersetzungsverhältnis (ich) | 10:1 – 200:1 | 5:1 – 80:1 | Benutzerdefinierte Verhältnisse verfügbar |
| Effizienz | 94% – 98% | 92% – 96% | Schrägverzahntes/gehärtetes Schrägverzahnungsdesign |
| Eingabegeschwindigkeit | 750 / 1,000 / 1,500 / 1,800 U/min | 750 / 1,000 / 1,500 U/min | Kompatibel mit IEC-Motoren |
| Montageart | Fußmontiert, Flanschmontiert (B5/B14) | Fußmontiert, Flanschmontiert | Schaftmontierte Optionen für Trolleys |
| Getriebetyp | Spiralförmig / Gehärtete Spirale (HG-Serie) | Spiralförmig / Gehärtete Spirale | HG-Serie: Einsatzgehärtet (HRC 58-62) |
| Gehäusematerial | Gusseisen (GGG50) / Geschweißter Stahl | Gusseisen / Geschweißter Stahl | Schutzart IP55 |
| Schmierung | Synthetisches EP-Getriebeöl (ISOS VG 150-320) | Synthetisches EP-Getriebeöl (ISOS VG 100-220) | Spritzschmierung + abgedichtete Lager |
| Betriebstemp. | -20°C bis +80°C | -20°C bis +80°C | Zwangskühlung verfügbar für >80°C |
| Servicefaktor | 1.25 – 2.0 (für FEM/ISO) | 1.1 – 1.6 (für FEM/ISO) | Basierend auf FEM 1.001/ISO 6336 |
| Gegenreaktion | ≤ 120 Bogenmin (P < 100 kW)
≤ 100 Bogenmin (P ≥ 100 kW) |
≤ 100 Bogenmin | Präzise geschliffen für sanftes Reversieren |
| Geräuschpegel | ≤ 75 dB(A) @ 1m Abstand | ≤ 70 dB(A) @ 1m Abstand | Gemessen unter Volllast |
| Sicherheitsfaktor (Biegen) | ≥ 2.0 | ≥ 1.8 | FEM 1.001 / AGMA 2001-D04 |
| Sicherheitsfaktor (Kontakt) | ≥ 1.5 | ≥ 1.4 | |
| Einhaltung von Standards | ISO 6336, FEM 1.001, AUS 3990, AGMA 6010 | ISO 6336, FEM 1.001 | CMAA/AS-Zertifizierungen auf Anfrage |

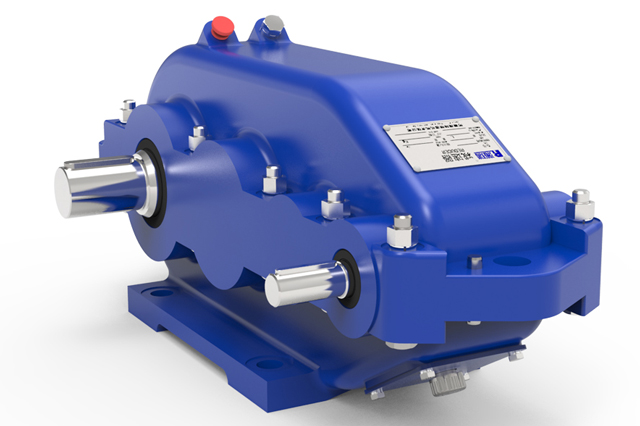

1. Standard-Helical-Serie
Anwendungen: Allgemeine Werkstattkrane, Lagerhäuser.
Max. Drehmoment: 50,000 Nm (hissen), 15,000 Nm (Wagen).
2. Gehärtete Spirale (HG) Serie
Anwendungen: Stahlwerke, Gießereien, Bergbau.
Oberflächenhärte: HRC 58-62.
Max. Drehmoment: 200,000 Nm (hissen), 30,000 Nm (Wagen).
3. Anpassungsunterstützung
| Modellgröße | Gewicht (kg) | Flanschdurchmesser. (mm) | Abtriebswellendurchmesser. (mm) |
| Klein (≤30 kW) | 50 – 200 | 200 – 400 | 40 – 80 |
| Medium (≤160 kW) | 250 – 900 | 450 – 800 | 90 – 160 |
| Groß (≤400 kW) | 1,000 – 4,500 | 850 – 1,500 | 180 – 300 |
Notizen:
1. Dienstzyklus: Entwickelt für FEM 1M (Licht) es ist 4M (schwere Pflicht).
2. Kompatibilität mit VF-Laufwerken: Optimiert für umrichterbetriebene Motoren (5-100 Hz).
3. Testen: 100% unter Last laufgetestet; Schwingungsanalyse nach ISO 10816.
4. Vorlaufzeit: 15–30 Tage für Standardmodelle; 45–60 Tage für kundenspezifische Einheiten.
Weihha EOT-Krangetriebe sind nicht nur Komponenten; Es handelt sich um Präzisions-Kraftübertragungssysteme, die für die hohen Anforderungen von entwickelt wurden:
1. Hohes Anlaufdrehmoment zum sanften Heben schwerer Lasten.
2. Häufige Start-Stopp-Zyklen im Kranbetrieb.
3. Variable Geschwindigkeiten und präzise Positionierungssteuerung.
4. Staubbelastung, Feuchtigkeit, und Temperaturschwankungen.
1. Robuste Konstruktion & Premium-Materialien: Hergestellt aus hochfesten legierten Stählen für Zahnräder und Wellen, starr untergebracht, Gehäuse aus hochwertigem Gusseisen oder geschweißtem Stahl. Dies gewährleistet eine außergewöhnliche Widerstandsfähigkeit gegenüber Stoßbelastungen, Biegemomente, und tragen.
2. Erweiterte Spirale / Gehärtete Schrägverzahnung: Unser standardmäßiges Schrägverzahnungsdesign sorgt für mehr Laufruhe, leiserer Betrieb und höhere Drehmomentübertragungseffizienz im Vergleich zu Stirnrädern. Für ultimative Haltbarkeit unter extremen Bedingungen, Weihua bietet gehärtete und geschliffene Schrägverzahnungen an, Oberflächenhärte und Lebensdauer deutlich erhöhen.
3. Optimierte Kraftübertragung & Effizienz: Präzise konstruierte Zahnprofile und eine sorgfältige Fertigung minimieren den Leistungsverlust, Dies führt zu einem geringeren Energieverbrauch und geringeren Betriebskosten über die gesamte Lebensdauer des Krans.
4. Hervorragende Abdichtung & Schmierung: Mehrschichtige Dichtungssysteme (Lippendichtungen, Labyrinthdichtungen) verhindern wirkungsvoll das Austreten von Schmierstoff und das Eindringen von Verunreinigungen. Optimierte Schmierkanäle sorgen dafür, dass alle kritischen Komponenten ausreichend geschmiert werden, auch bei starker Belastung und Steigungen.
5. Hohe Zuverlässigkeit & Längere Lebensdauer: Strenge Qualitätskontrolle, Erweiterte Designsimulation (FEA), und strenge Testprotokolle garantieren außergewöhnliche Zuverlässigkeit. Weihua-Getriebe sind auf Langlebigkeit ausgelegt, Minimierung ungeplanter Ausfallzeiten und Wartungskosten.
6. Glatt & Leiser Betrieb: Das Schrägverzahnungsdesign in Kombination mit der Präzisionsbearbeitung führt zu deutlich reduzierten Vibrations- und Geräuschpegeln, Beitrag zu einem besseren Arbeitsumfeld.
7. Umfassende Sicherheitsintegration: Als kritische Sicherheitskomponente konzipiert, Unsere Getriebe tragen zum insgesamt sicheren Betrieb des Krans bei, Gewährleistung einer kontrollierten Bewegung und Lasthandhabung unter allen spezifizierten Bedingungen.
8. Standardkonformität: Entwickelt und hergestellt, um internationale Standards für die Sicherheit und Leistung von Kranen zu erfüllen oder zu übertreffen (wie ISO, FEM, AUS, CMAA, ALS).
9. Umfangreiche Anpassung: Weihua versteht, dass jede Anwendung einzigartig ist. Wir bieten maßgeschneiderte EOT-Krangetriebelösungen an, die auf spezifische Anforderungen zugeschnitten sind, einschließlich:
Verschiedene Untersetzungsverhältnisse
Mehrere Montagekonfigurationen (Fußmontiert, flanschmontiert)
Eingangs-/Ausgangswellengrößen und -typen
Spezifische Drehmoment- und Leistungswerte
Integration mit verschiedenen Motortypen (Z.B., Wechselstrom-Induktion, Kompatibel mit Frequenzumrichtern)

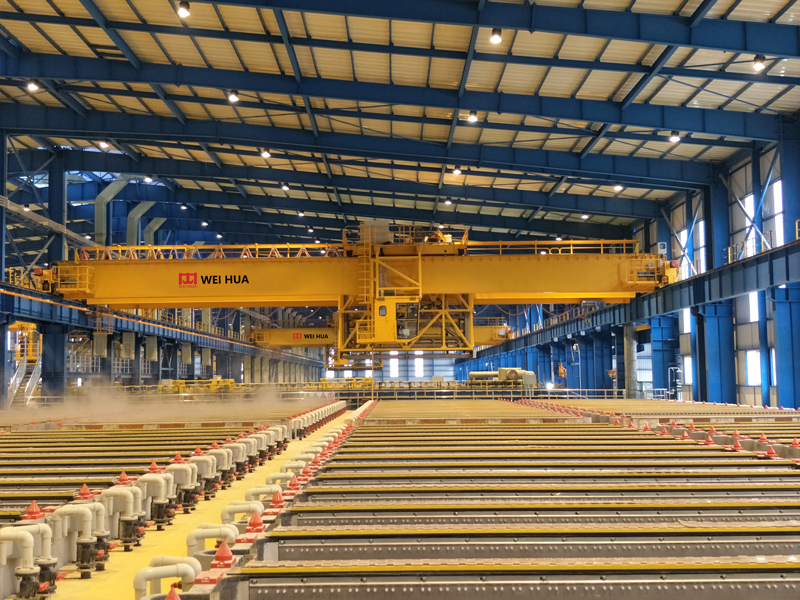

Weihha EOT-Krangetriebe sind integrale Komponenten, die sowohl den Hebemechanismus antreiben (Heben/Senken der Last) und der Trolley-Fahrmechanismus (Bewegen des Hebezeugs über die Brücke) in diversen Settings:
Stahlmühlen & Gießereien
Kraftwerke
Werften
Bergbau & Steinbruch
Schwermaschinenbau
Lagerhäuser & Logistikzentren
Ports & Terminals
Baustellen
1. Bewährte Expertise: Jahrzehntelange Erfahrung im Kranbau.
2. Vertikale Integration: Kontrolle über das Design, Materialbeschaffung, Herstellung, und Tests stellen eine gleichbleibende Qualität sicher.
3. Globales Support-Netzwerk: Zugang zum technischen Support, Original-Ersatzteile, und Service weltweit.
4. Konzentrieren Sie sich auf den Wert: Bereitstellung der optimalen Leistungsbalance, Haltbarkeit, und Gesamtbetriebskosten.
Investieren Sie in das Kraftpaket Ihres Krans.
Wählen Sie Weihua EOT-Krangetriebe – der Zuverlässige, effizient, und langlebige Lösung, die dafür entwickelt wurde, dass Ihre Hebevorgänge reibungslos und produktiv ablaufen, Tag für Tag.
