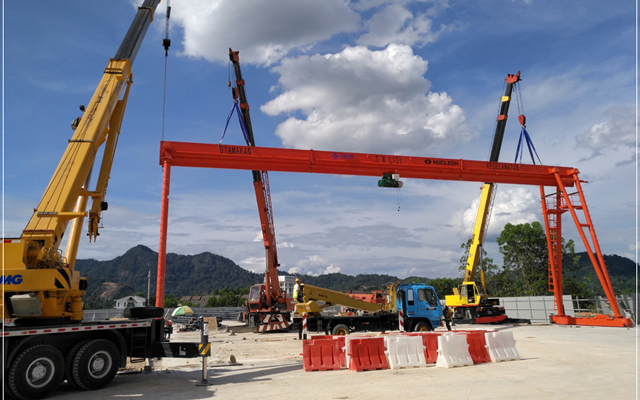

La vista de una grúa de pórtico, levantando cargas pesadas sin esfuerzo, es impresionante. Pero, ¿qué pasaría si pudieras aprovechar ese poder en tu propio taller o garaje?? Construir una grúa de pórtico es un proyecto de bricolaje ambicioso pero increíblemente gratificante para fabricantes serios y aficionados de servicio pesado. Abre un mundo de posibilidades, Desde tirones del motor hasta maquinaria en movimiento.

¿Por qué construir en lugar de comprar??

Mientras que las grúas de p;, Construir sus propias ofrece ventajas distintas:

• 1. Ahorro de costos: Significativamente más barato, especialmente para mayores capacidades, Usando acero fácilmente disponible.
• 2. Personalización: Adaptar la altura, durar, y cargar la capacidad exactamente en su espacio y necesidades.
• 3. Desarrollo de habilidades: Un proyecto fantástico para perfeccionar soldadura, corte, medición, y habilidades de diseño estructural.
• 4. Orgullo & Satisfacción: El logro de crear una herramienta tan poderosa usted mismo es inmenso.

Consideraciones clave antes de comenzar

Construir una grúa de pórtico es un negocio serio. La seguridad y la integridad estructural son primordiales. La planificación exhaustiva no es negociable:

• 1. Capacidad de carga: ¿Cuál es el peso máximo que necesitas levantar?? Crucialmente, construir con un margen de seguridad significativo (P.EJ., 2x o 3x su carga máxima prevista). Nunca subestimes pesas!

• 2. Durar: Mida el ancho del área donde operará la grúa. Esto determina la longitud de su haz principal.

• 3. Altura de elevación: ¿Qué tan alto necesitas para levantar cargas?? Considere la altura de los objetos que elevará.

• 4. Materiales: Principalmente acero estructural:

  • Piernas: Tubo cuadrado o rectangular de servicio pesado, o vigas de flan ancha (Vigas I) son comunes. El tamaño depende en gran medida de la altura y la capacidad.
  • Haz principal: Este es el miembro horizontal crítico. Una viga I robusta casi siempre se requiere para cualquier cosa más allá de un servicio muy ligero. Tamaño (profundidad, ancho de brida, espesor web) está determinado por la capacidad del tramo y la carga.
  • Vigorizante: Frenos diagonales (hierro angular, tubería) son esenciales para evitar la estantería (colapso de los laterales).
  • Base & Pies: Placa pesada o canales anchos para la estabilidad. Ruedas/ruedas (Si móvil) Necesita tener una calificación industrial con frenos.

• 5. Movilidad: ¿Será arreglado o necesitará rodar?? Las grúas móviles requieren un marco base robusto y ruedas extremadamente pesadas clasificadas para el peso total (grúa + carga).

• 6. Mecanismo de polipasto: ¿Usarás un polipasto de cadena? (manual o eléctrico) o una palanca polipasto eléctrico? Asegúrese de que su capacidad nominal coincida con el diseño de su grúa. Necesitarás un tranvía para ejecutarlo a lo largo de la viga.

• 7. Diseño & Ingeniería: Esto es crítico. No adivina! Utilice fórmulas de ingeniería establecidas para la desviación del haz y el pandeo de la columna, o base su diseño de cerca en planes de bricolaje probados o especificaciones comerciales escaladas adecuadamente. Consulte a un ingeniero si no está seguro, especialmente para capacidades más altas (> 1 tonelada). El software o las calculadoras de haz en línea pueden ayudar.

El proceso de construcción: Un esquema general

• 1. Planificación detallada & Corte:

  • Finalizar todas las dimensiones según sus cálculos/diseño.

  • Medir cuidadosamente, marca, y cortar todos los componentes de acero (haz, piernas, tirantes, miembros de la base). La precisión es clave para el ensamblaje cuadrado.

  • Preparar placas de refuerzo para juntas críticas.

• 2. Ensamblar los marcos base (Si móvil):

  • Soldar o atornillar las secciones del marco base (generalmente rectangular) que sostendrá las piernas y las ruedas.

  • Adjunte de forma segura las ruedas de servicio pesado. Asegúrese de que los frenos sean funcionales.

• 3. Construir las piernas:

  • Ensamblar cada pierna (Si usa varias secciones). Agregue arriostramiento diagonal dentro de la estructura de la pierna si es necesario para grúas altas.

  • Conecte de forma segura las placas de pies/base en el fondo de cada pierna.

• 4. Coloque las piernas a la base:

  • Colocar las piernas vertical y perfectamente en el marco base.

  • Soldadura, Verifique la cuadrícula y la plomería desde todos los ángulos, luego soldar completamente. Reforzarse con placas de refuerzo en las articulaciones de la pierna a la base.

• 5. Instale el haz principal:

  • Este es el ascensor más pesado. Usar soportes o ayudantes temporales.
  • Coloque la viga I perfectamente nivelada y centrada en la parte superior de las piernas.
  • Soldadura, Verifique el nivel y la alineación meticulosamente, luego soldar completamente. Las placas de refuerzo en las conexiones de haz a pierna son vitales para transferir la carga y evitar el estrés por flexión en las soldaduras.

• 6. Agregar refuerzo cruzado:

  • Cortar y ajustar aparatos ortopédicos diagonales entre las piernas, tanto de adelante hacia atrás como de lado a lado. Esto evita que toda la estructura colapse de lado bajo carga o al moverse.

  • Soldar de forma segura. Este paso aumenta drásticamente la rigidez.

• 7. Refinamiento & Seguridad:

  • Mollar bordes afilados y salpicadura de soldadura.
  • Aplicar imprimación y pintar para proteger contra el óxido.
  • Etiquetar claramente la grúa con su carga de trabajo máxima segura (SWL).
  • Instale el carro de polipasto en la viga.

Seguridad primero - siempre!

• 1. Nunca exceda SWL: Esta es la regla de oro. Conozca el peso de todo lo que levantas.
• 2. Inspeccionar regularmente: Verificar soldaduras, perno (Si se usa), estructura para grietas, deformación, o óxido antes de cada uso.
• 3. Cargas centrales: Siempre levante con la carga centrada debajo de la viga para minimizar el estrés.
• 4. Área segura: Asegúrese de que nadie se pare bajo cargas levantadas. Borrar la ruta antes de mover una grúa móvil.
• 5. Tierra sólida: Operar solo en el nivel, estable, superficies de carga.
• 6. Usa PPE: Gafas de seguridad, guantes, y las botas de acero son requisitos mínimos.
• 7. Operación de polipasto: Siga todos los procedimientos de seguridad para su tipo de polipasto específico.

Construir una grúa de pórtico es una empresa significativa, exigiendo respeto por los principios de ingeniería, fabricación meticulosa, y compromiso inquebrantable con la seguridad. Sin embargo, La recompensa es extraordinaria. Obtienes una herramienta increíblemente versátil y poderosa que transforma la forma en que manejas objetos pesados ​​en tu espacio de trabajo.. La satisfacción de levantar una carga sustancial con una grúa que construyó usted mismo es inigualable. Si tienes las habilidades, espacio, y respeto por las fuerzas involucradas, Embarque en este viaje de bricolaje puede ser un cambio de juego para sus capacidades de taller. Planificar a fondo, construir de manera robusta, y levanta con seguridad!
